Технология производства и строительства сооружений с несущим корпусом из листовых материалов это:

Создание сборной пространственной конструкции из конструктивно связанных между собой деталей.
Прочность конструкции обеспечивается пространственным расположением, связанным между собой деталей.

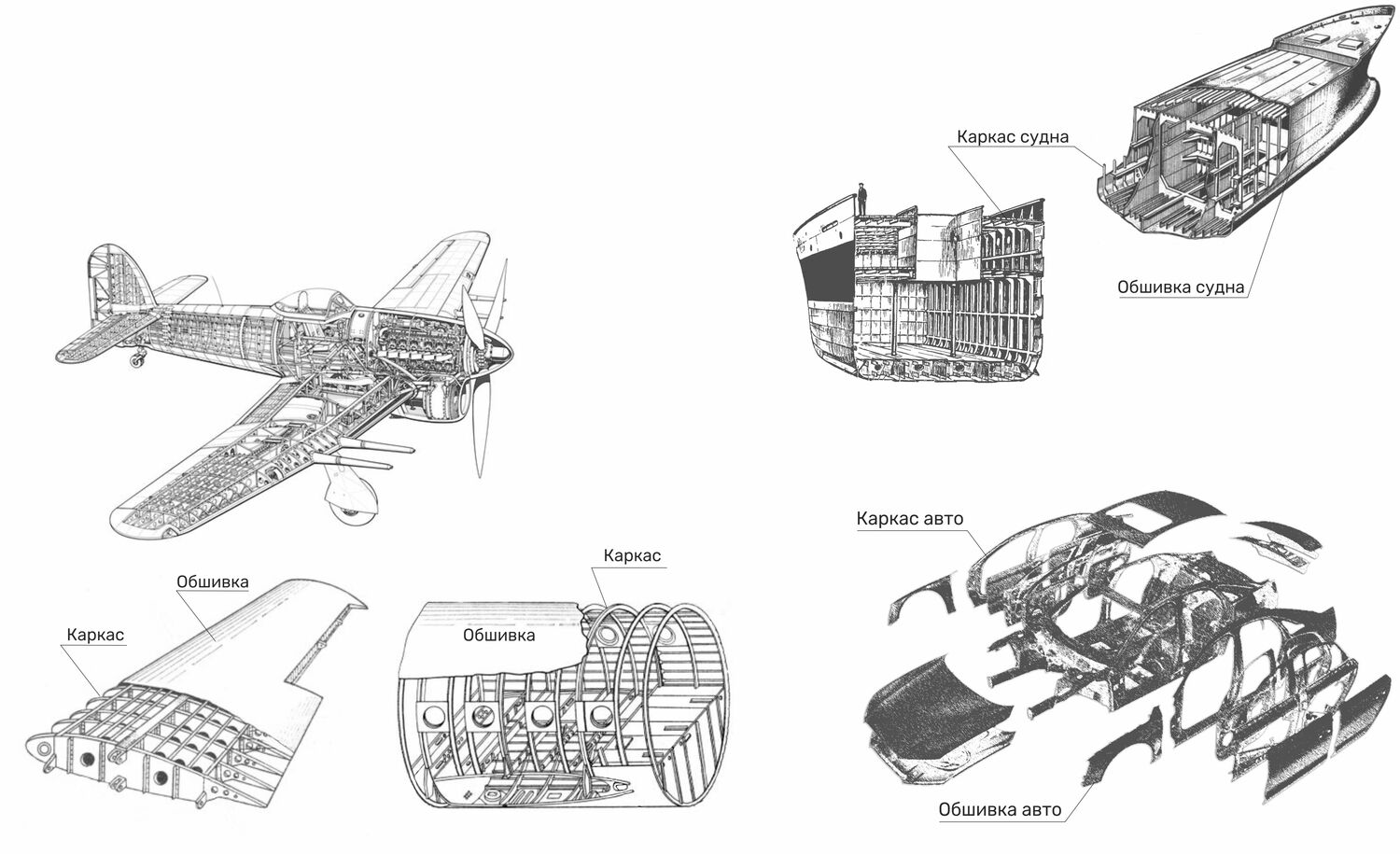

Принцип построения капсульного сооружения построен на формировании пространственного жесткого связанного контура (корпуса) обшивки из листового материала, где жесткость конструкции обеспечивается конструктивными связями при пространственном расположении листовых деталей по отношению к друг другу.

              1. Строительство конструкции любой формы.
           2. Малые сроки проектирования.
           3. Высокая скорость изготовления.
           4. Обработка огне-био-защитными средствами на этапе производства.
           5. Малый вес конструкции и ее элементов.
           6. Легкость и быстрота сборки.

            7. Сейсмостойкость и жесткость обусловленная несущим                              связанным каркасом.
            8. Высокая теплостойкость из-за отсутствия мостов холода.
            9. Использование любого вида утеплителя.
            10. Реализации встроенных инженерных сетей.
            11. Сплошной контур стен, пола, потолка, крыши, внутренний, наружный.

Вывод

При одногабаритном размере балок из фанеры и сосны, фанера превышает по запасу прочности балки из сосны, имеет меньший прогиб, вес и объем.

Используя дополнительные связи, меняя конструктивное исполнение балок из фанеры, возможно, добиться больших значений запаса прочности. При этом увеличение объёма, веса материла не значительно.

Балка из листовых материалов имеет сборно-разборную конструкцию, что значительно упрощает транспортировку балки.

Инновационная технология строительства сооружений с несущим корпусом из листовых материалов

Технология

Факторы,

обеспечивающие несущую способность деталей

Описание

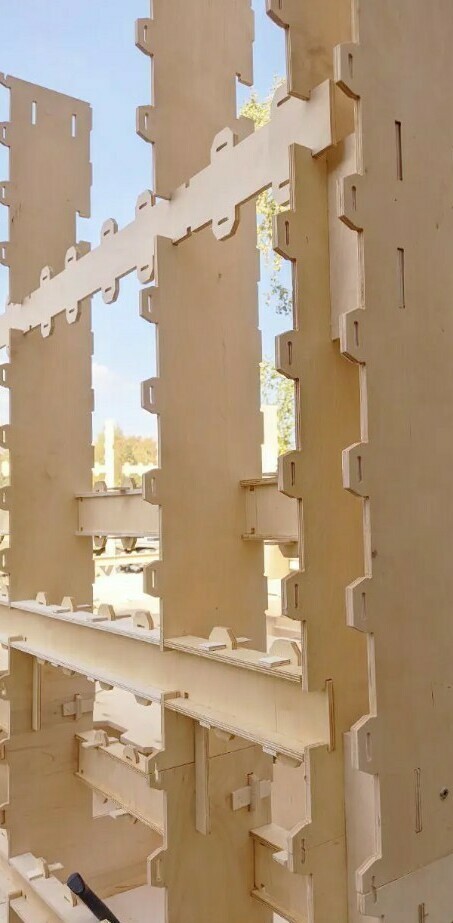

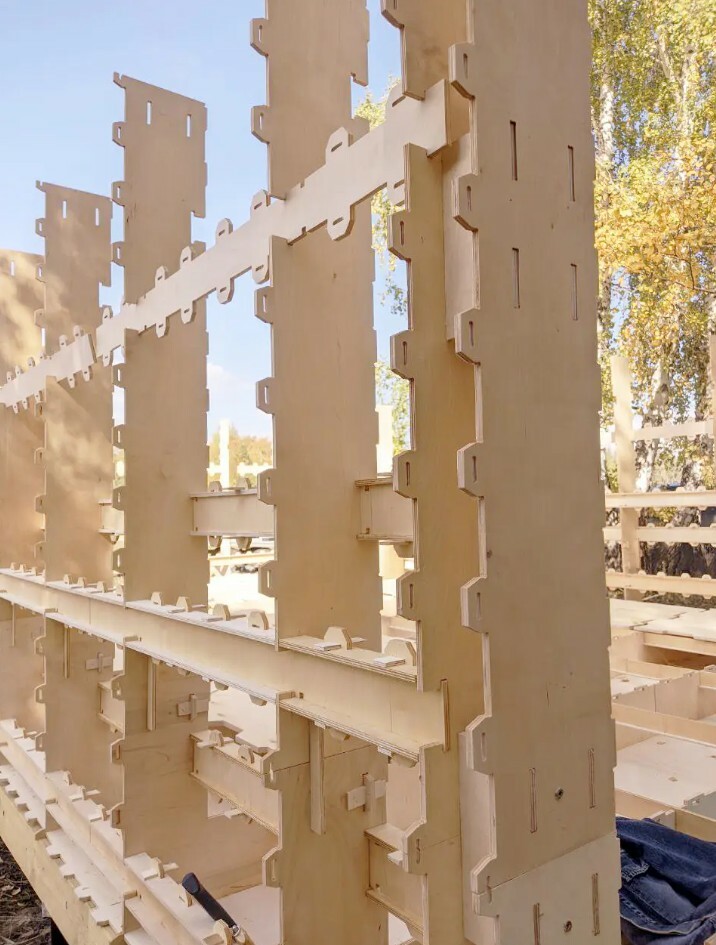

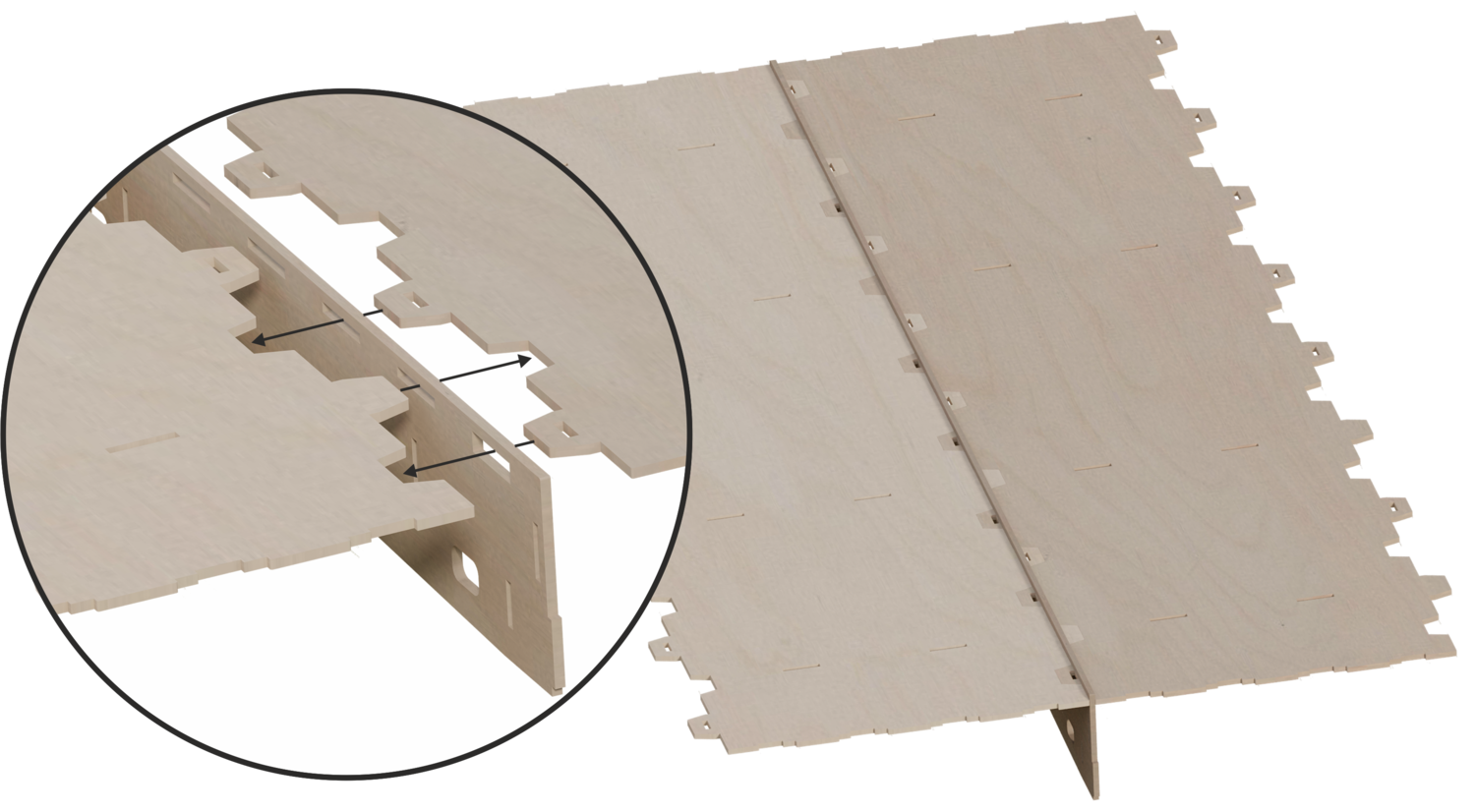

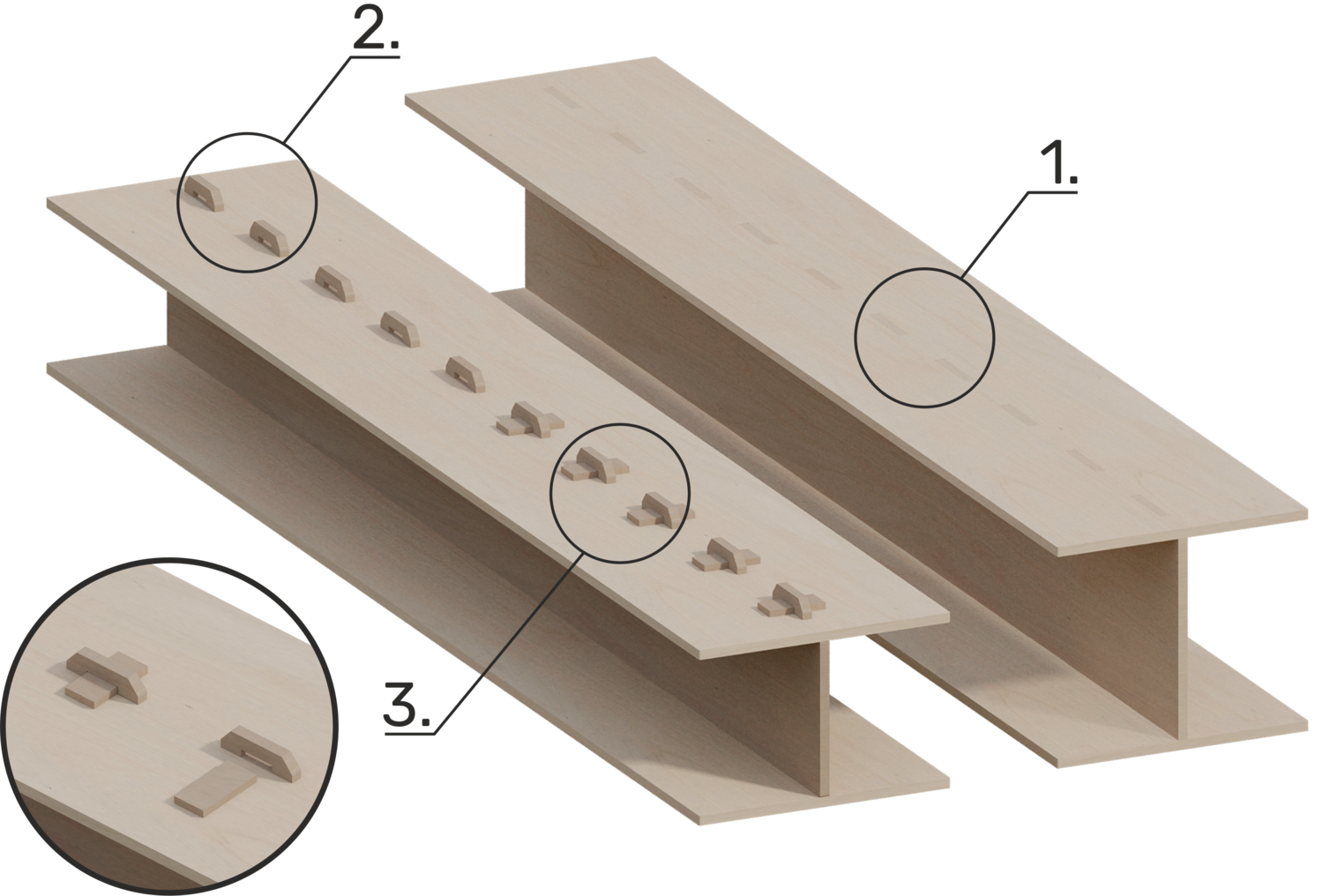

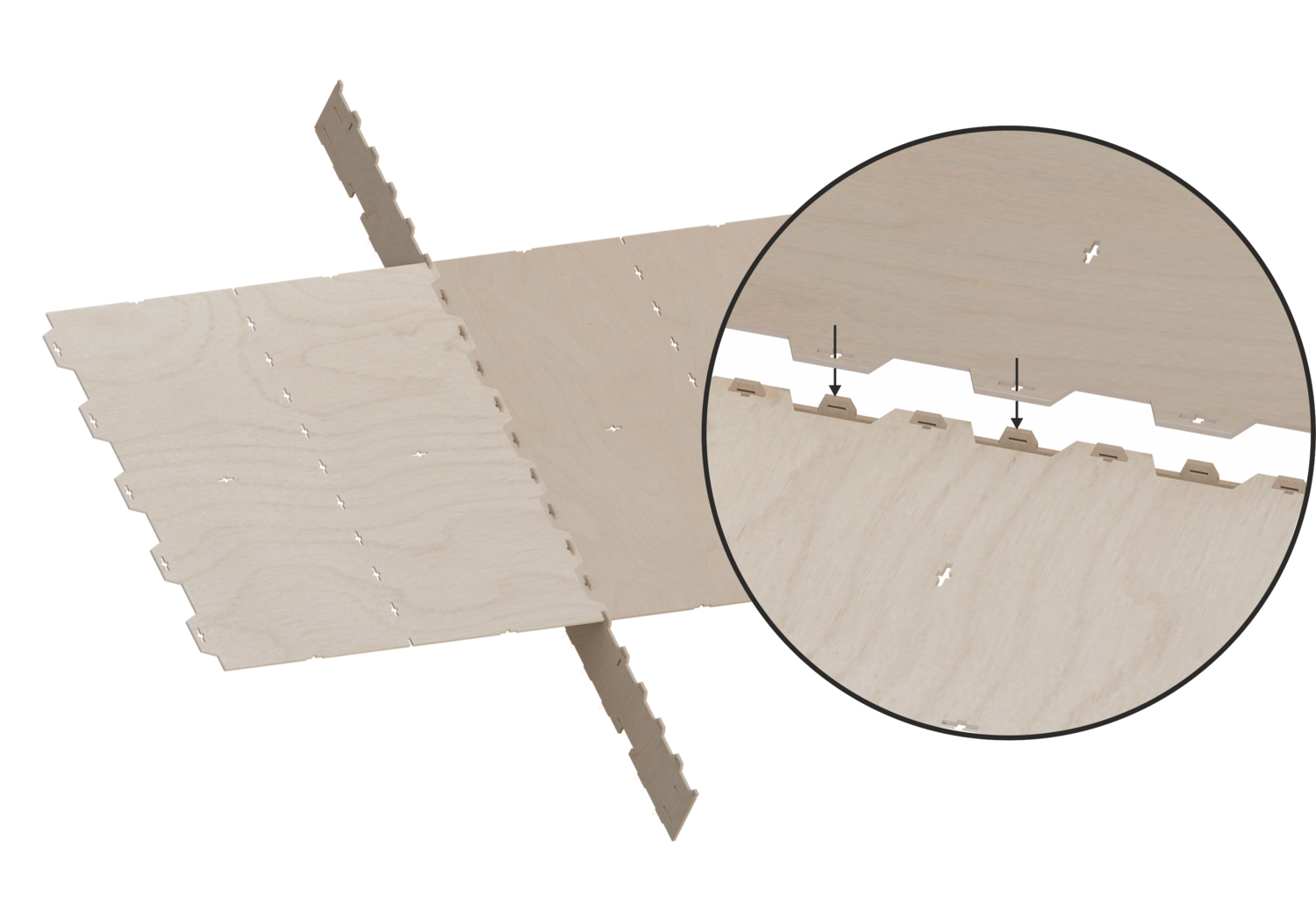

Разборное соединение деталей через шип, паз:

Соединение может быть как закрытым (1), так и открытым (2).

Фиксация деталей происходит удобным способом, обеспечивая надежность соединения.

Вариант фиксации плоским штифтом открытого соединения (3).

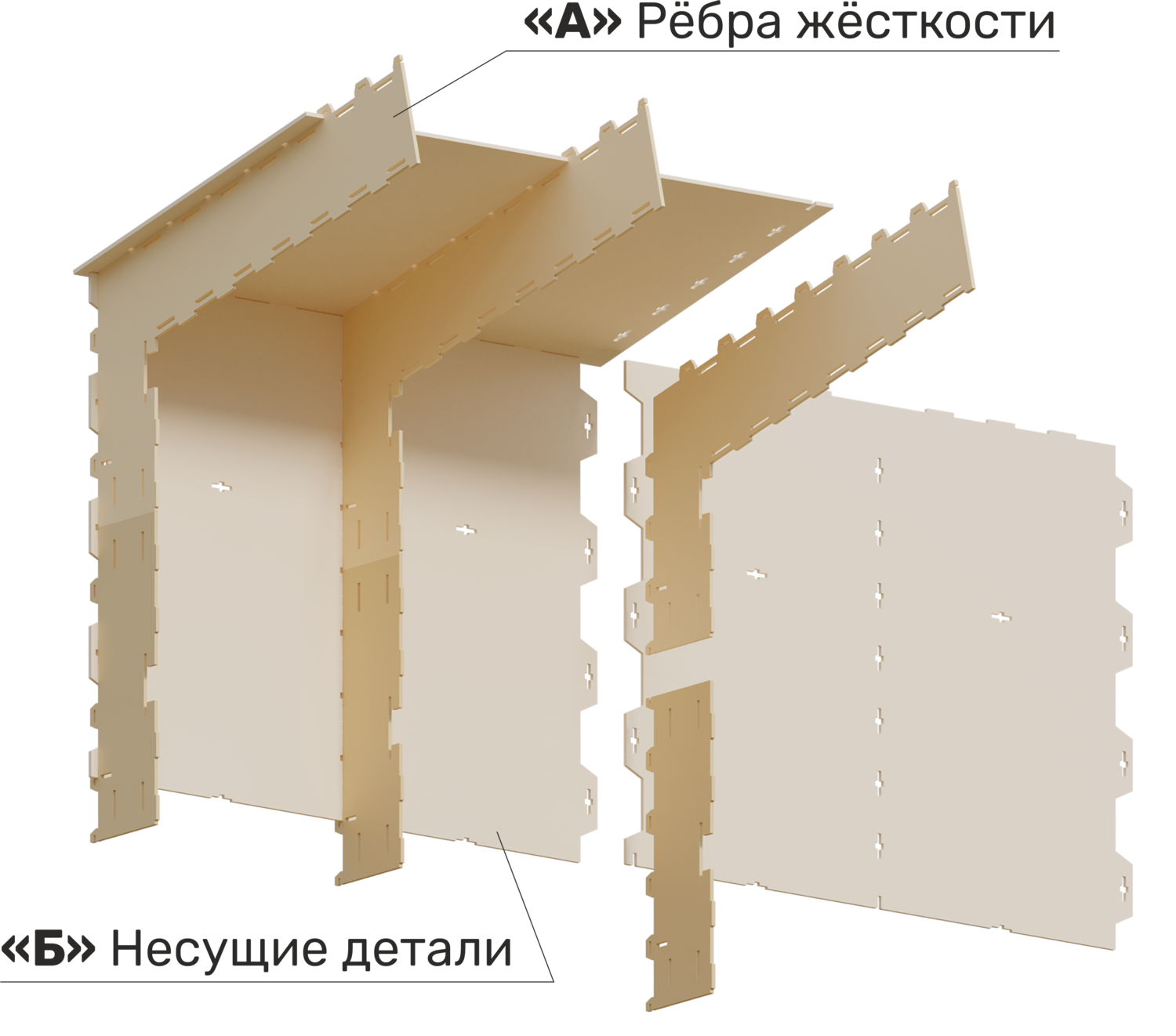

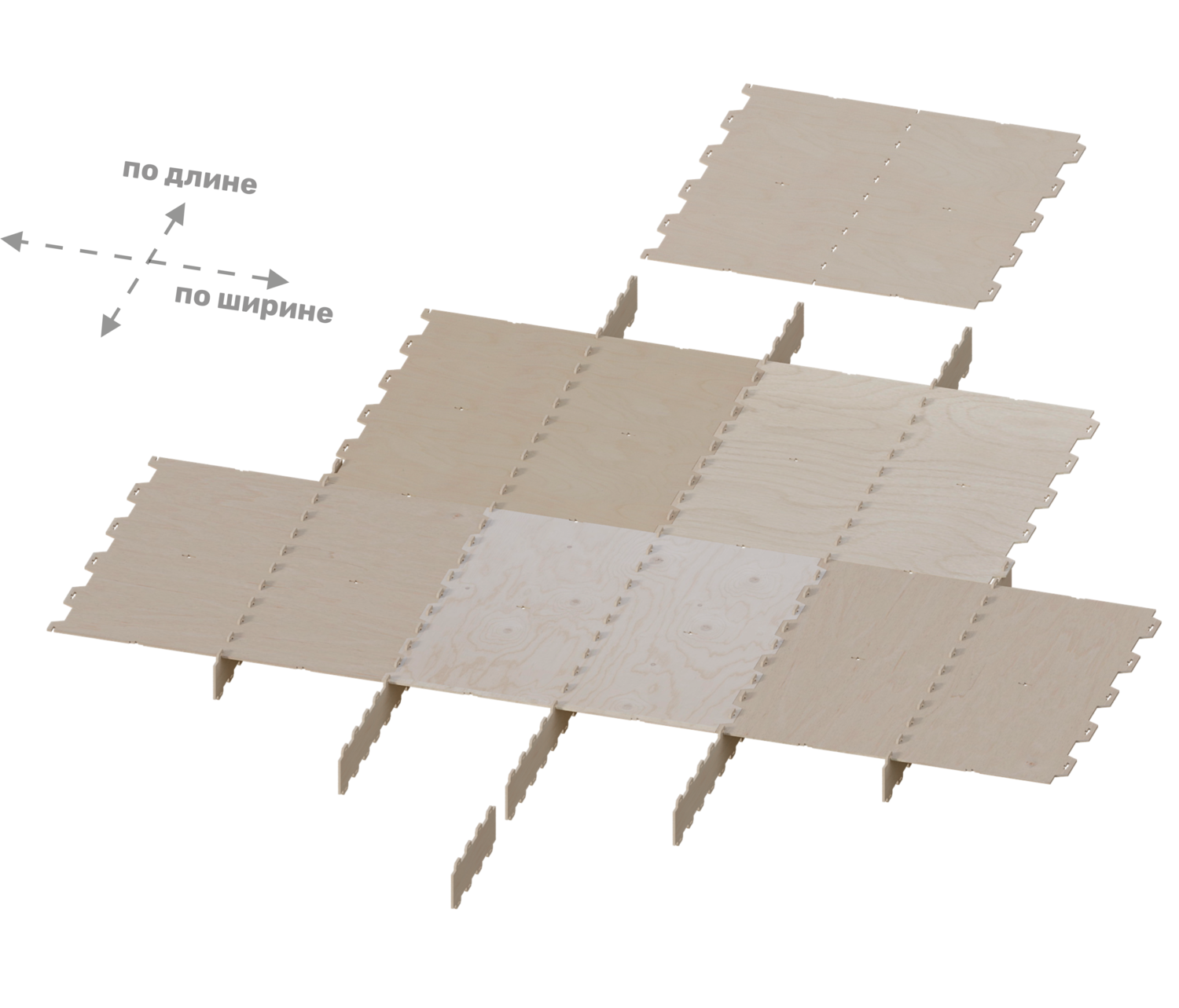

Листовая деталь «А», примыкающая и соединяющаяся кромкой с плоской частью детали «Б», является ребром жесткости детали «Б».

Листовая деталь «Б» является несущей деталью. Несущая деталь обеспечивает связь между другими ребрами, создавая между ними взаимосвязь.

Чередование между собой ребер жесткости и несущих деталей, позволяет создавать из ограниченных по длине деталей,неограниченные по размерам конструкции.

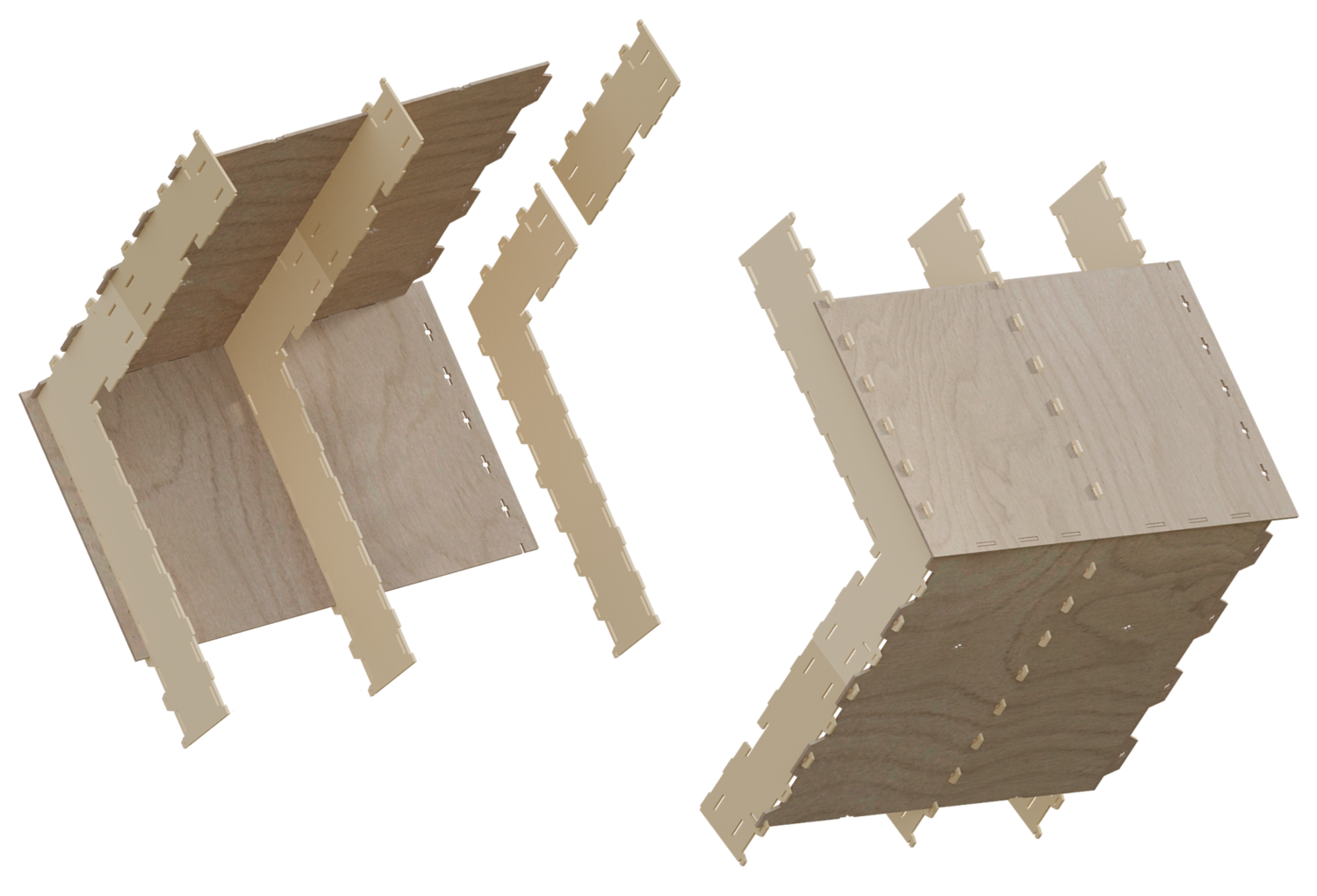

1. Угловой переход несущей плоскости

2. Угловое соединение деталей

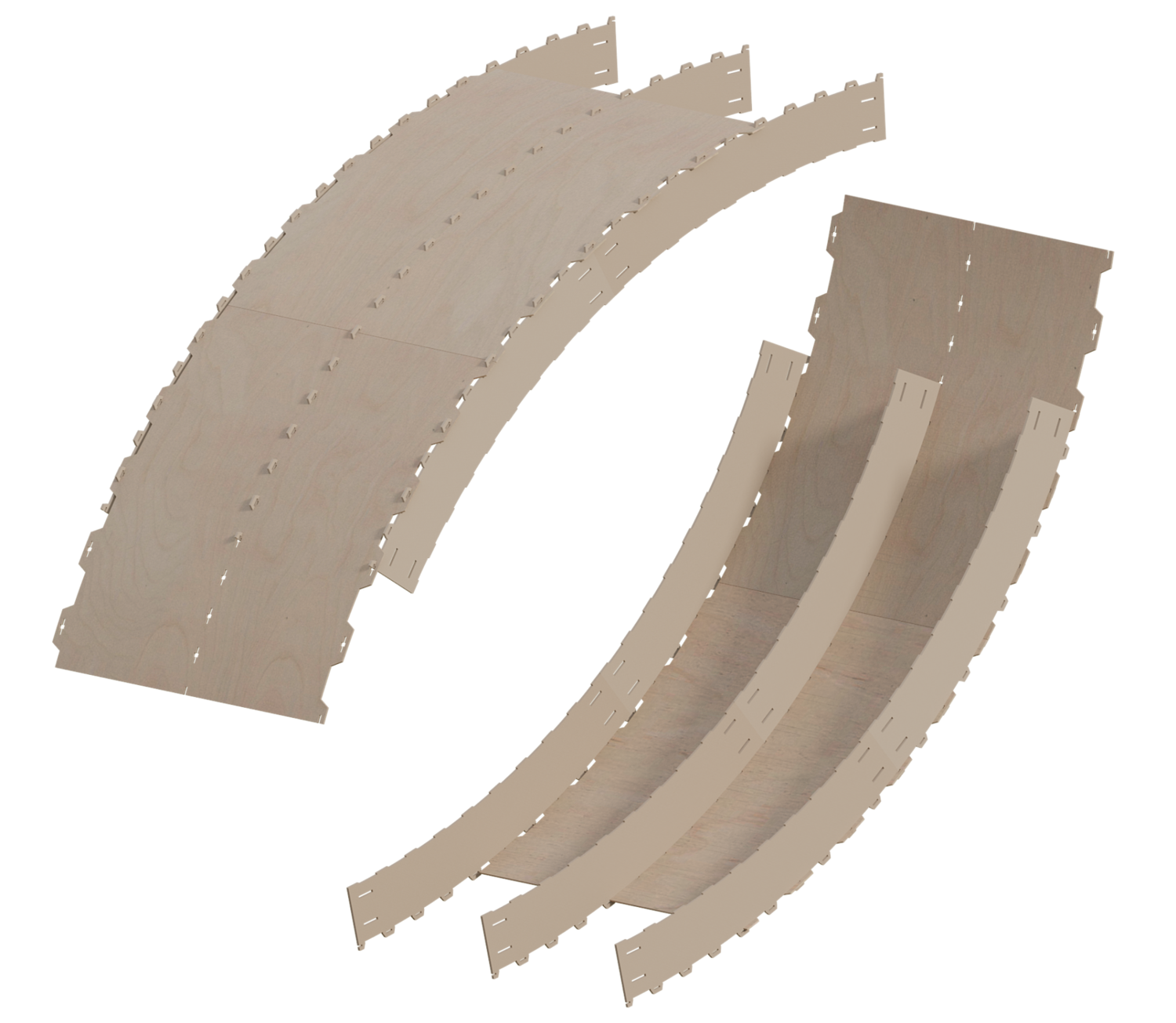

3. Радиусный переход несущей плоскости

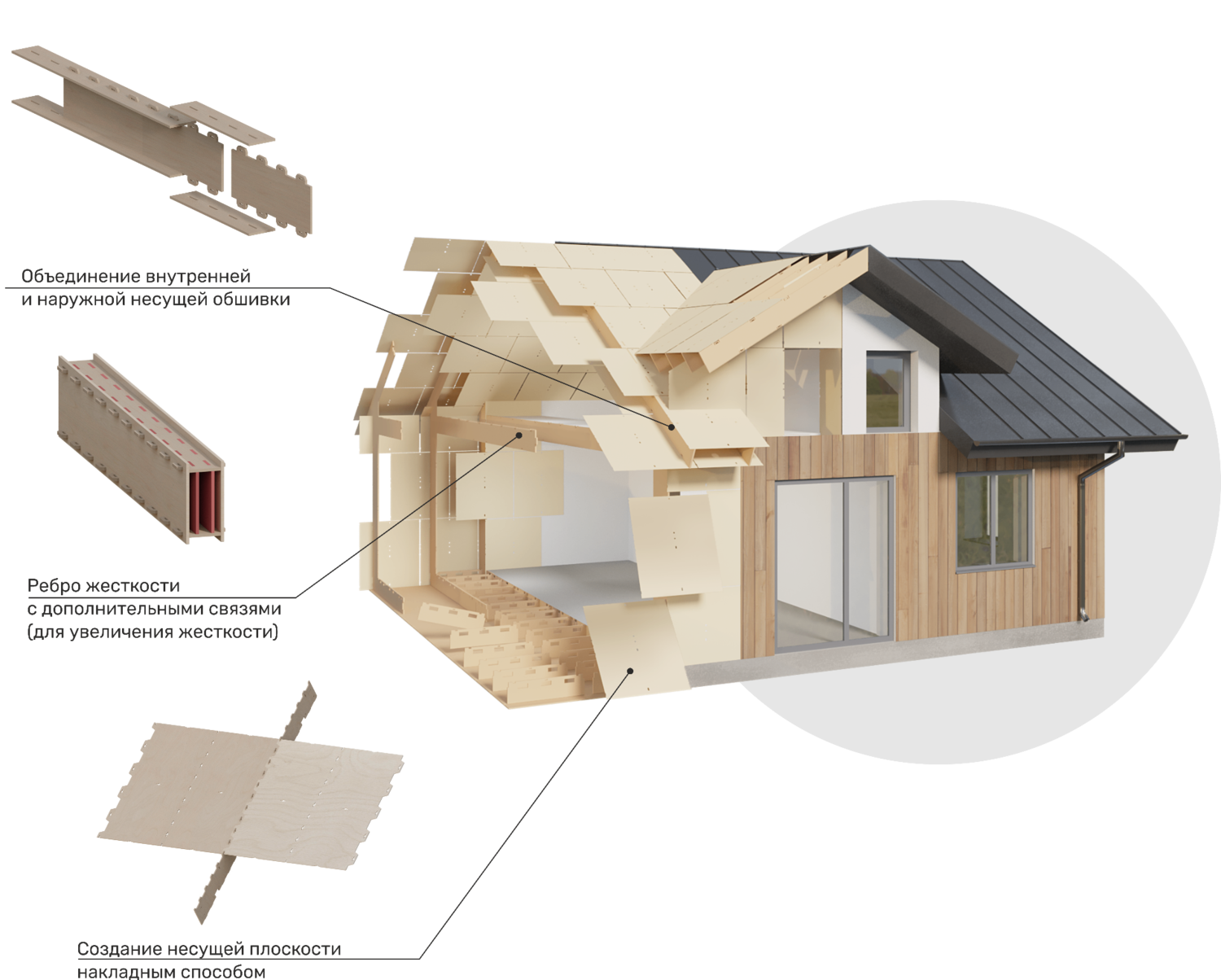

4. Объединение внутренней и наружной несущей обшивки

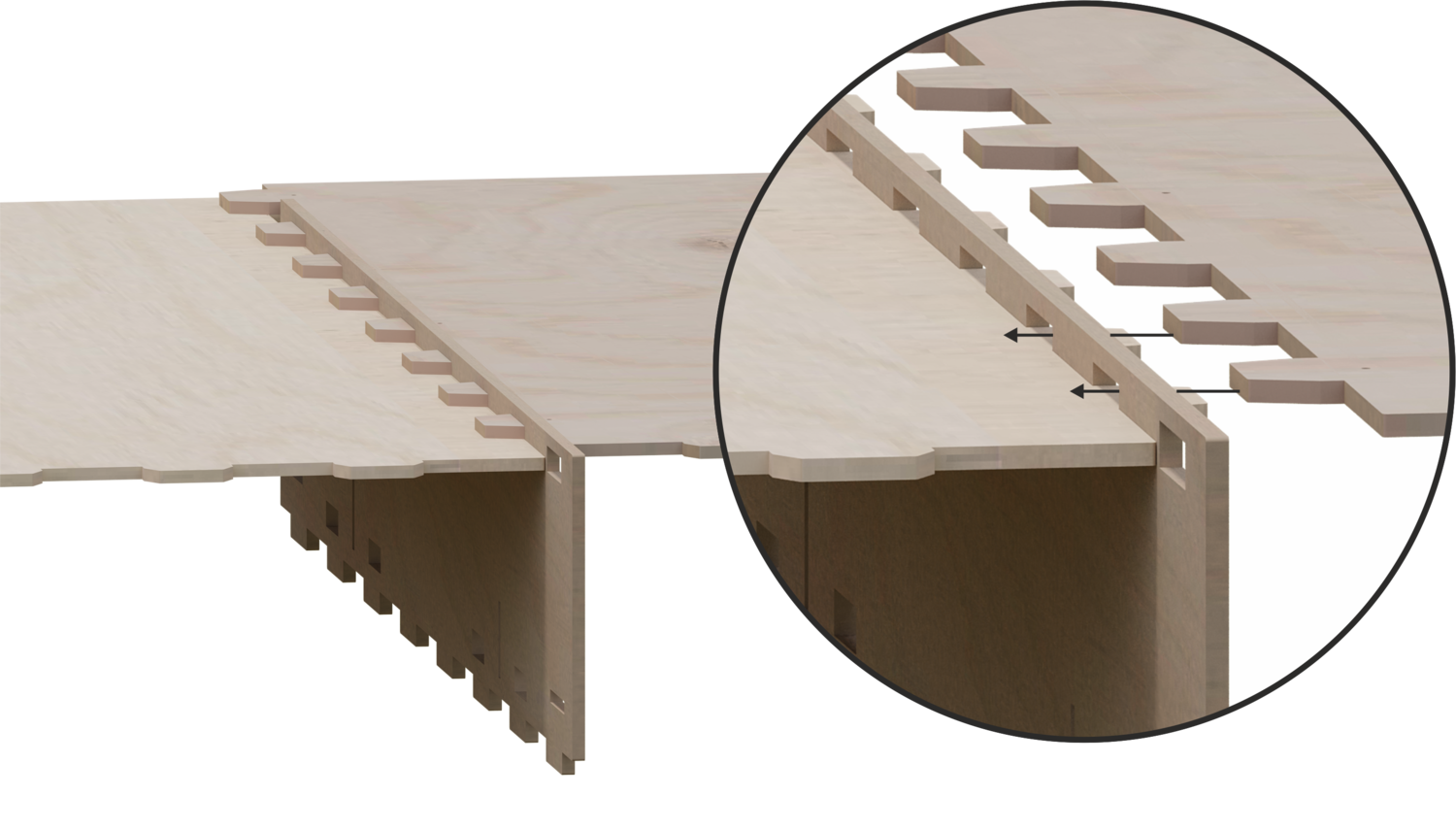

5. Создание несущей плоскости накладным способом

6. Создание несущей плоскости встык (1 плоскость)

7. Создание несущей плоскости встык (2 плоскости)

Применение технологии

Несущие конструкции

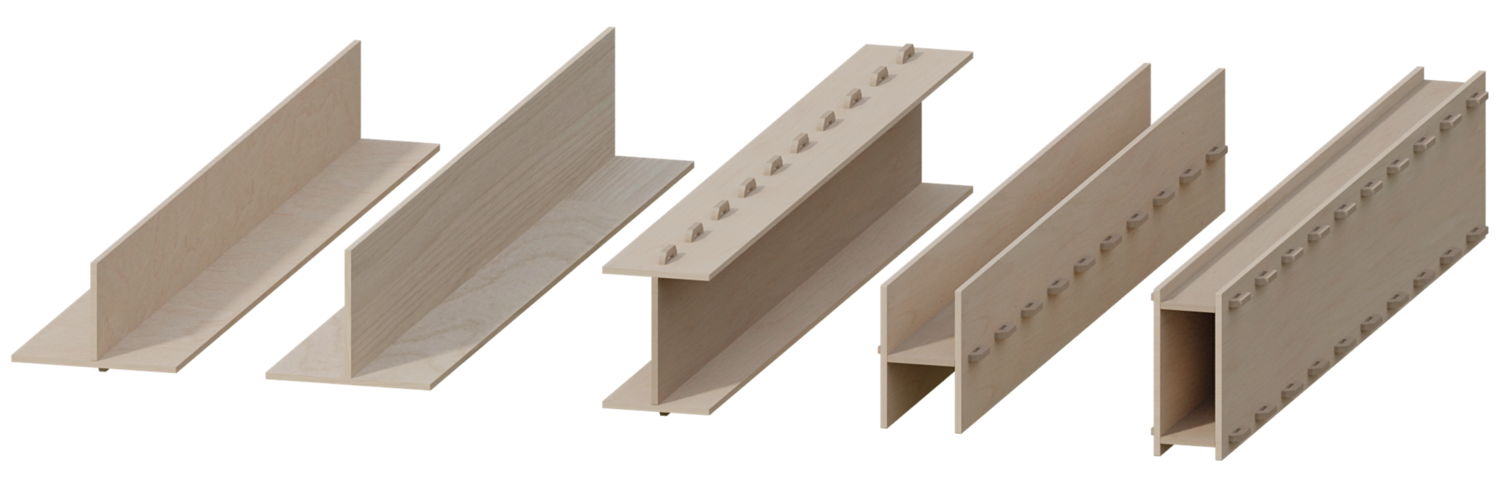

Технология позволяет создавать отдельные конструктивные детали и элементы для использования в строительстве:

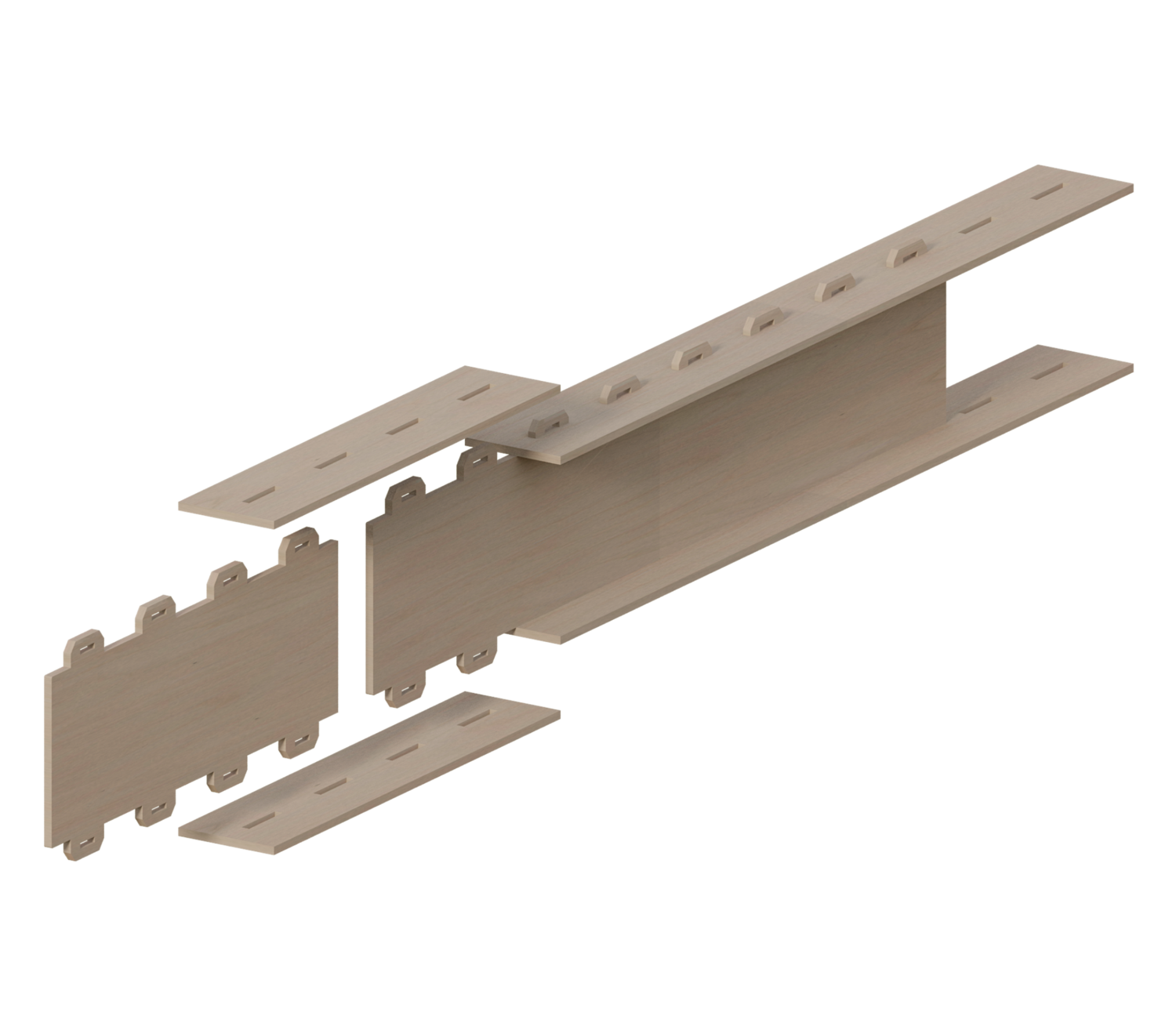

Тавр

Двутавр

Балка

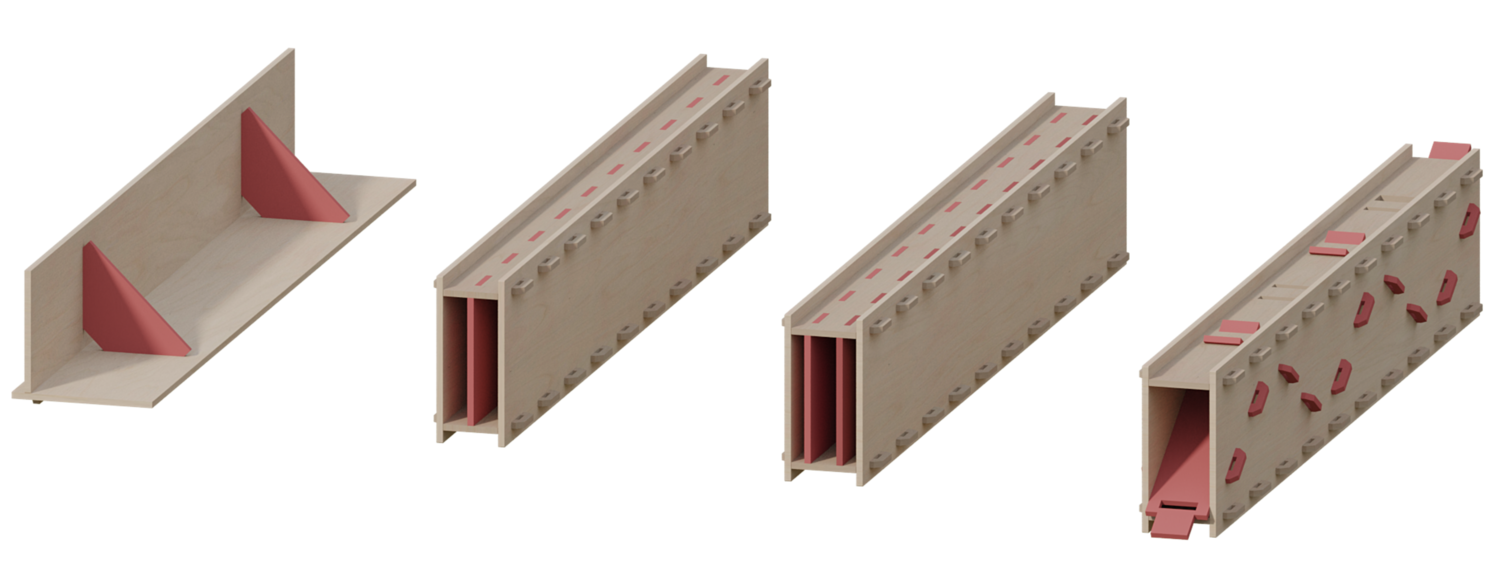

Организация дополнительных связей в конструкции/ конструктивных деталях, позволяет увеличить жесткость там, где это требуется.

Ребро жёсткости — элемент для придания конструкции большей прочности при нагрузке без изменения толщины и, соответственно, экономии материала.

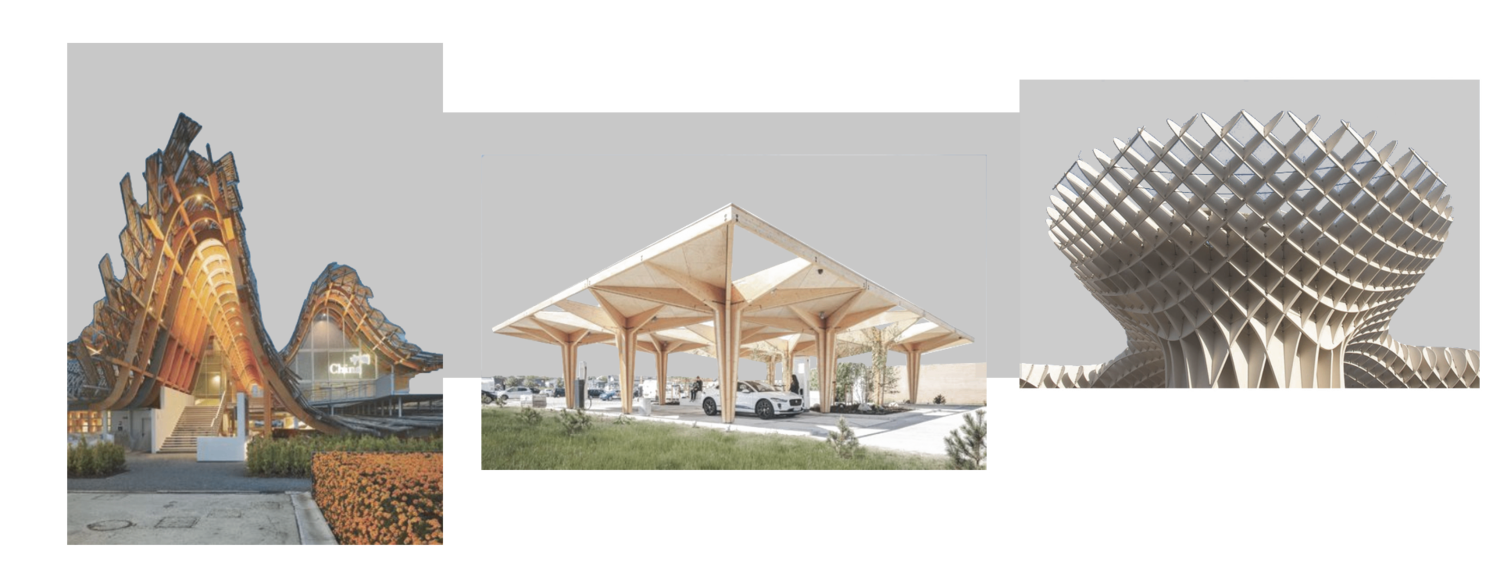

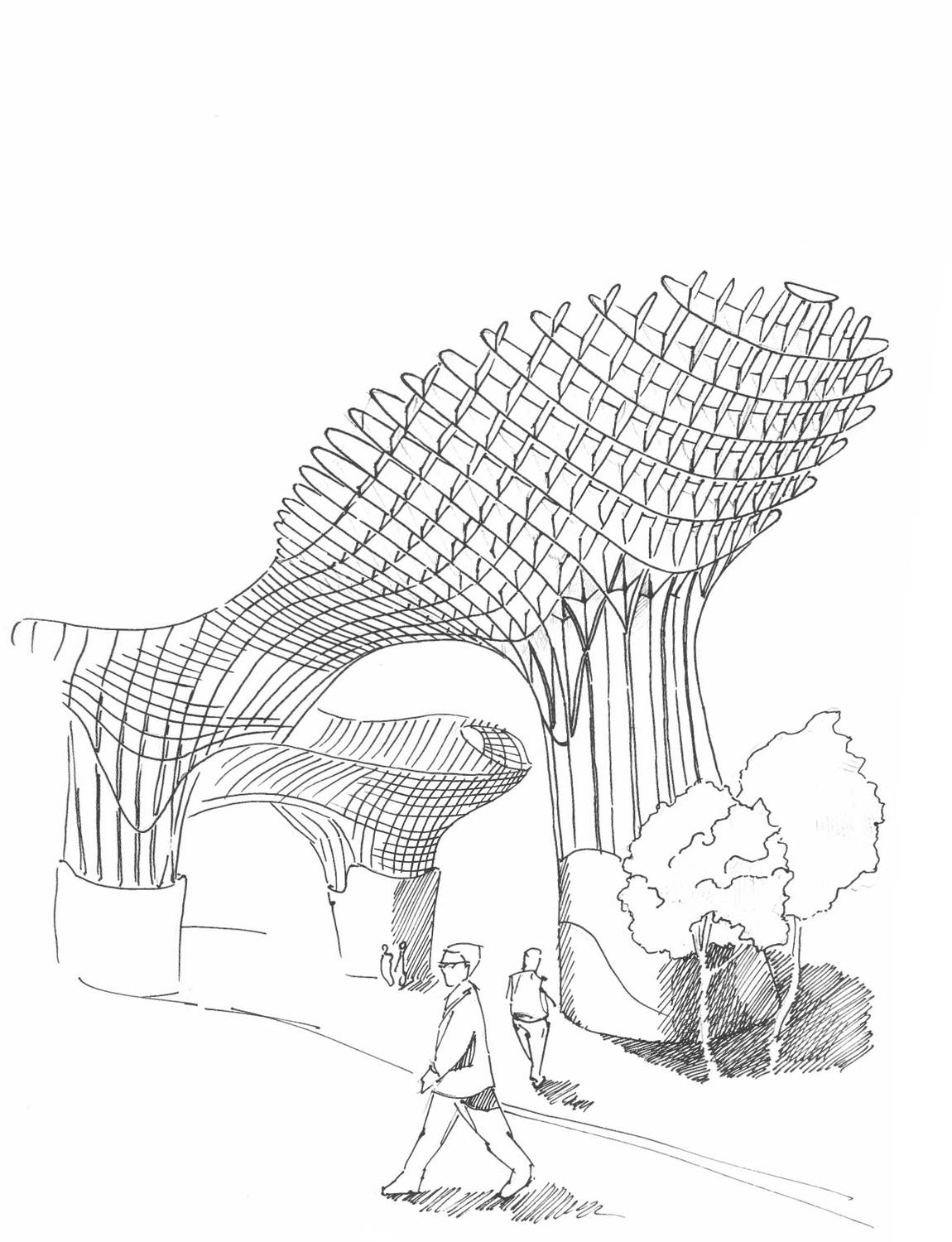

Сложные пространственные конструкции

Крыши

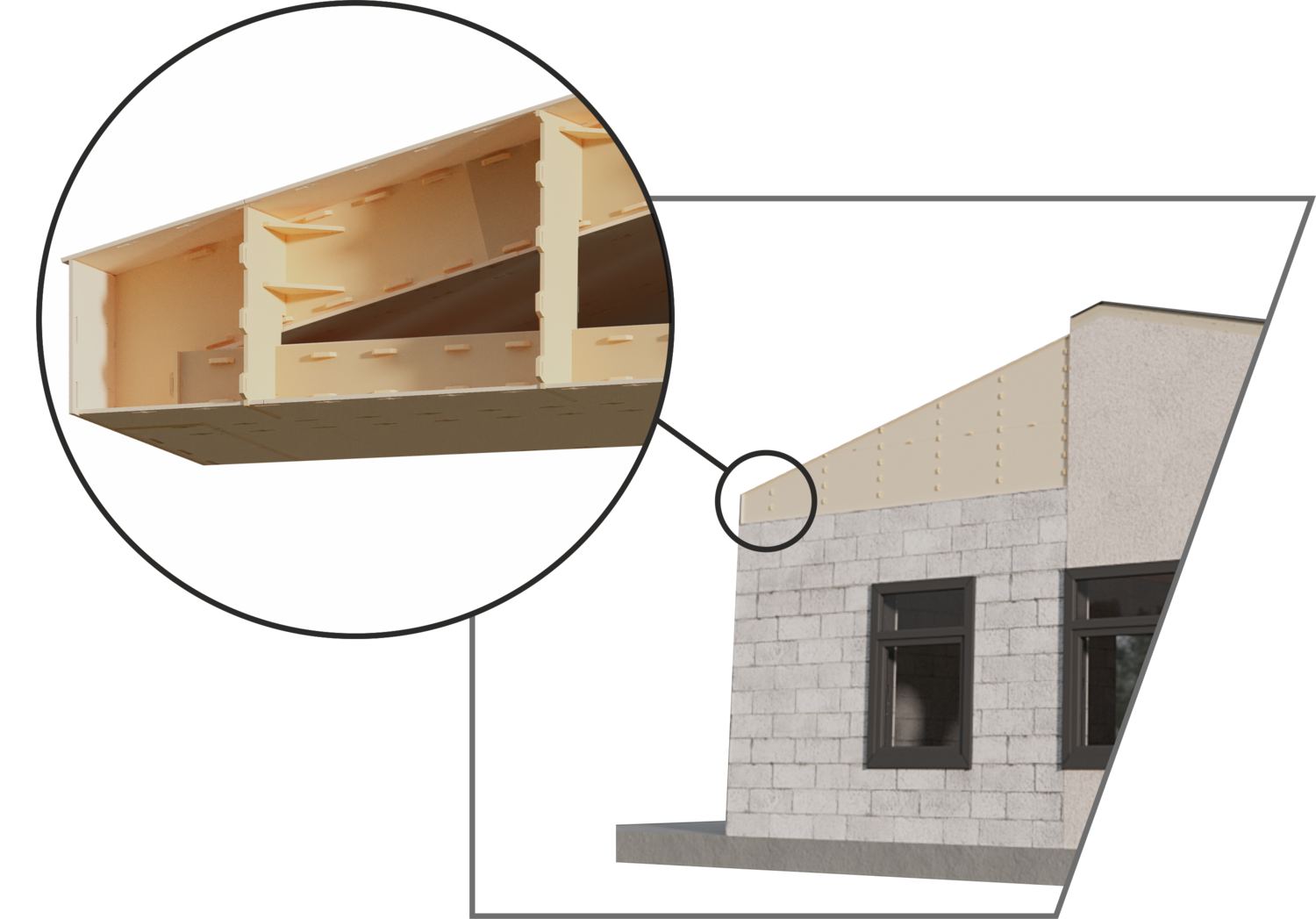

Мансардные этажи, надстройки

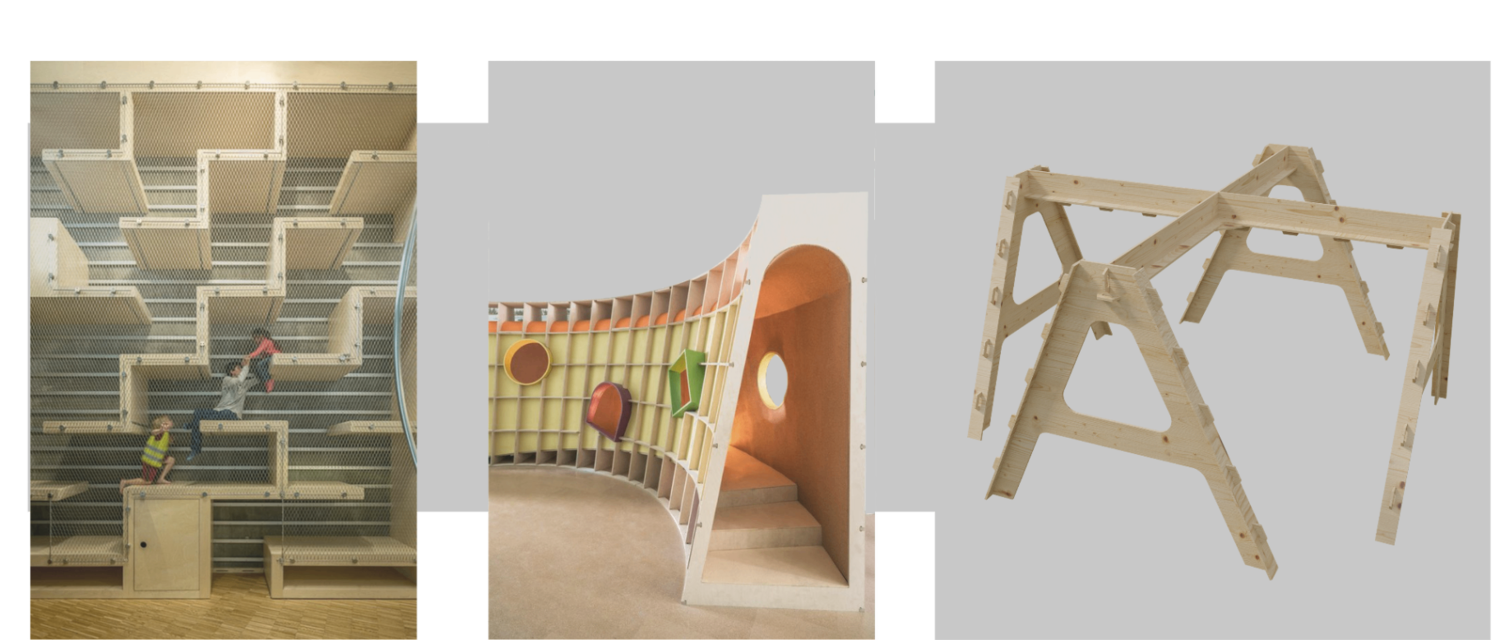

Элементы городской среды (малые архитектурные формы)

Навесы разной сложности

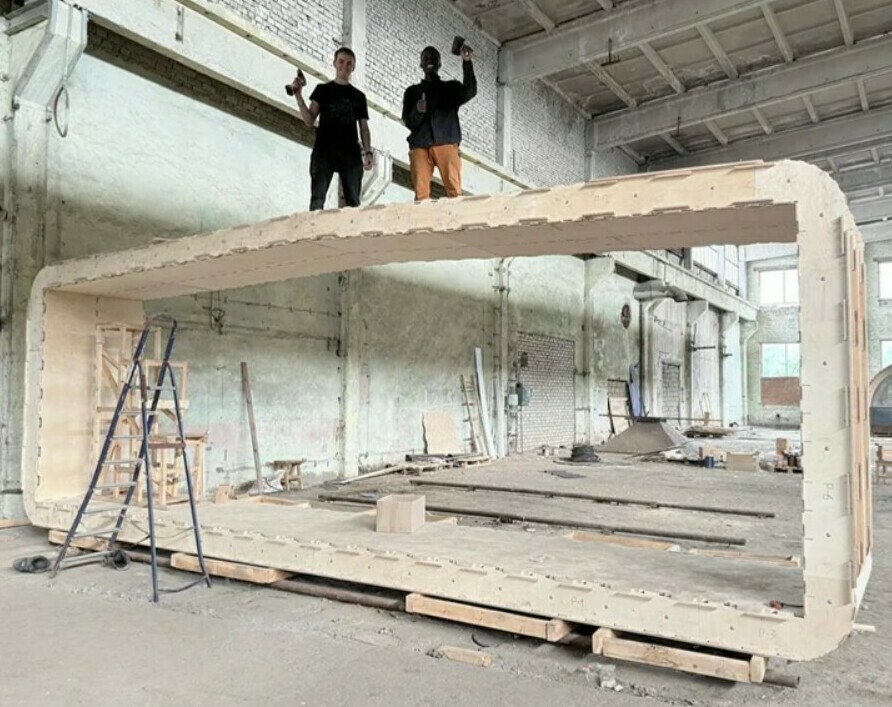

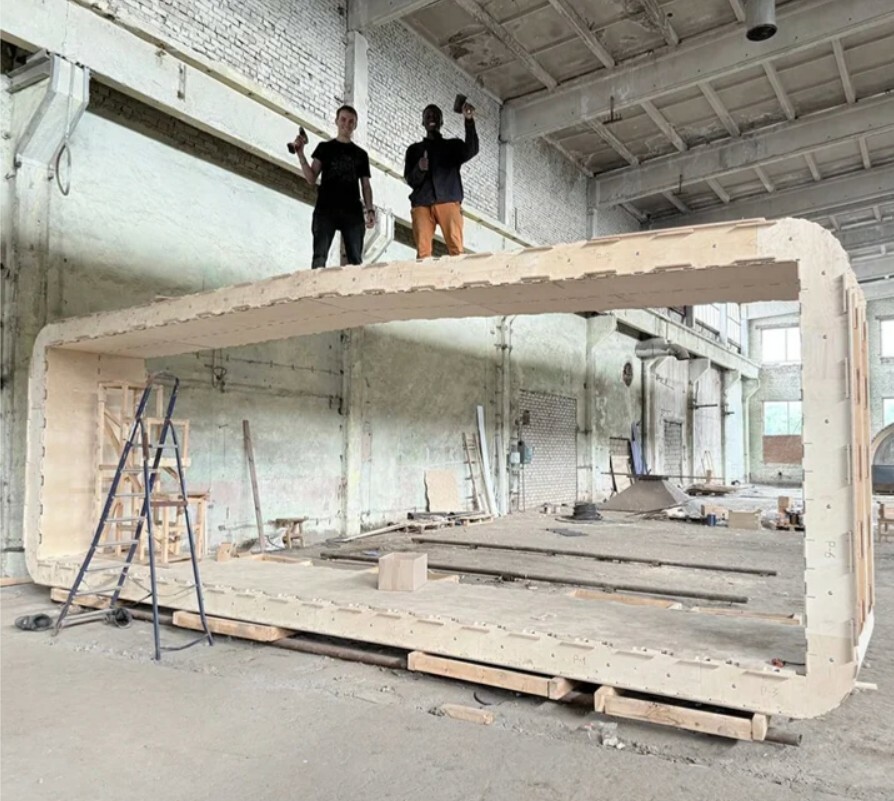

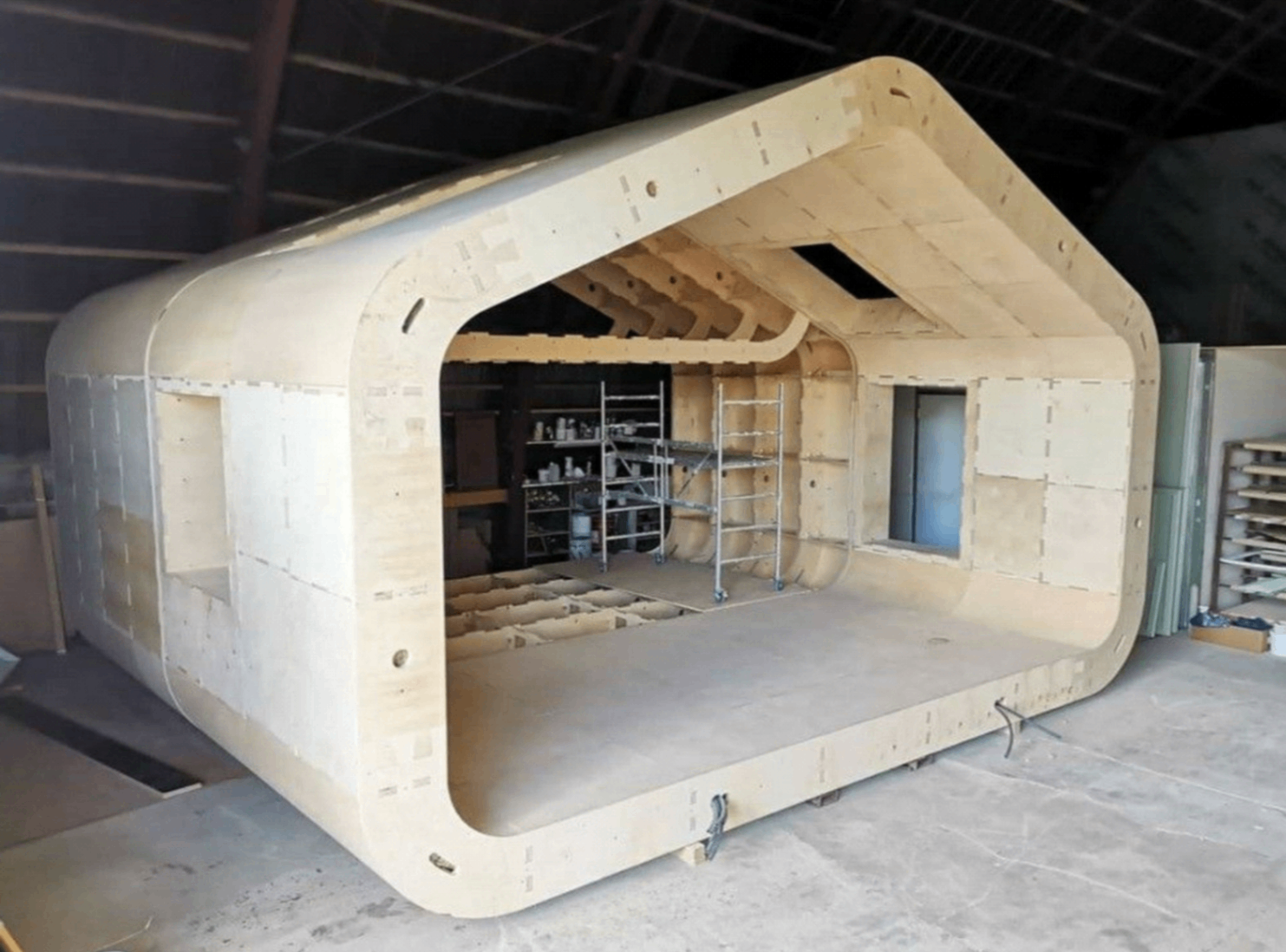

Капсульные строения

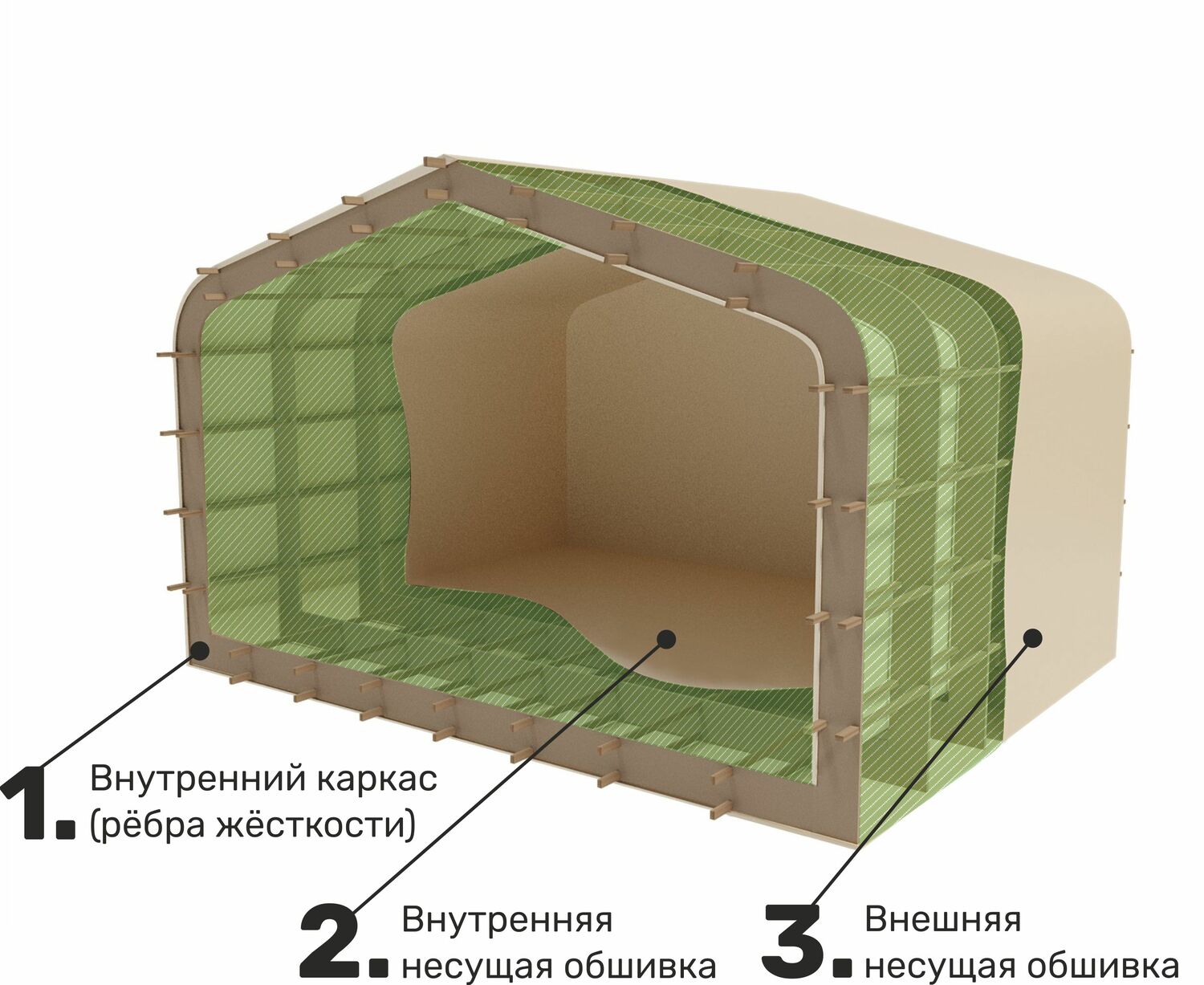

Сооружение может иметь одну, две и более несущих обшивок и различных связей из листовых материалов, добавляющих жесткость конструкции в требуемом месте.

Параметры эксплуатационных качеств

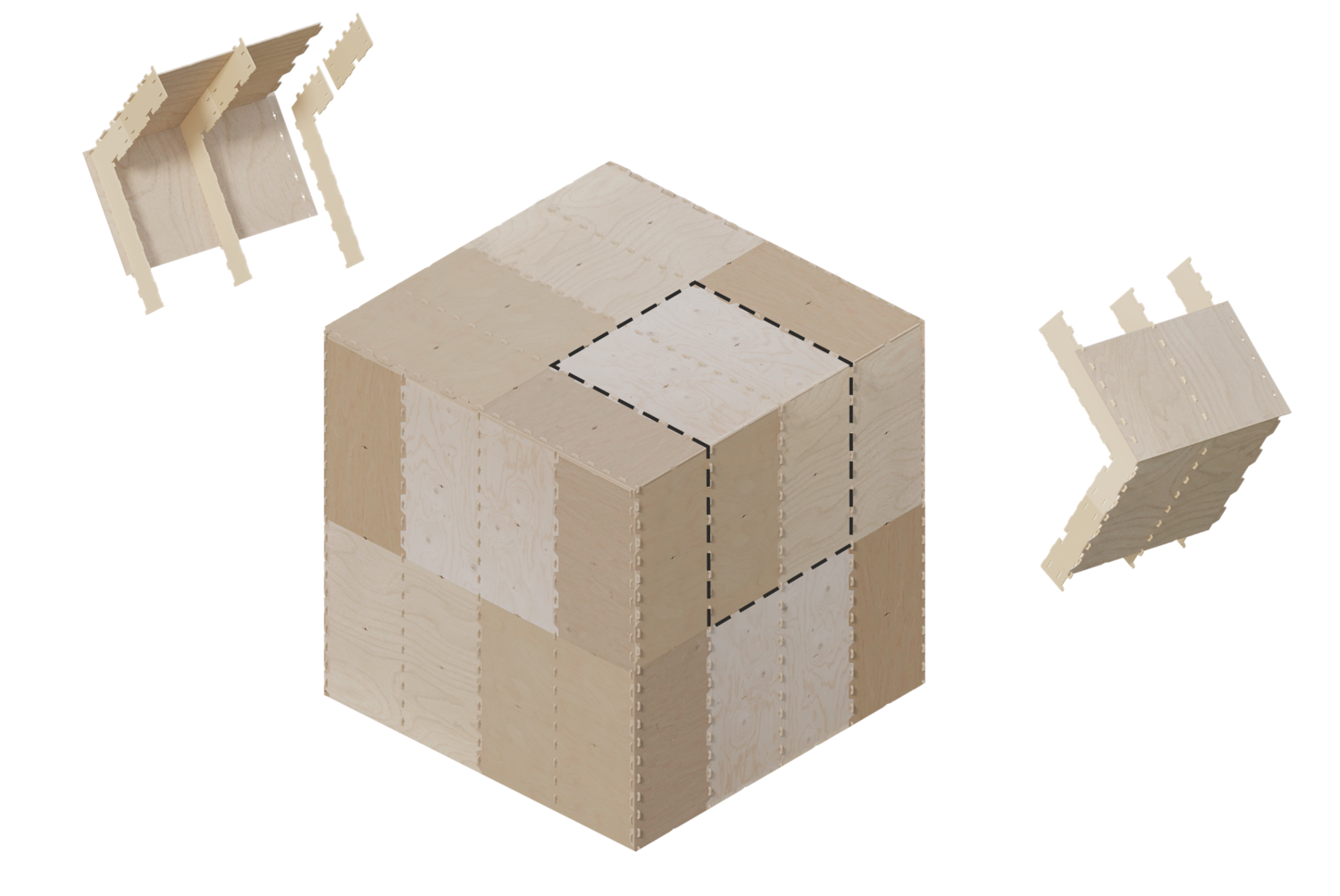

Капсула = замкнутый контур обшивки

Обшивка является несущей конструкцией сооружения и воспринимает все типы нагрузок.

Утепление в замкнутом контуре не имеет мостов холода.

О фанере

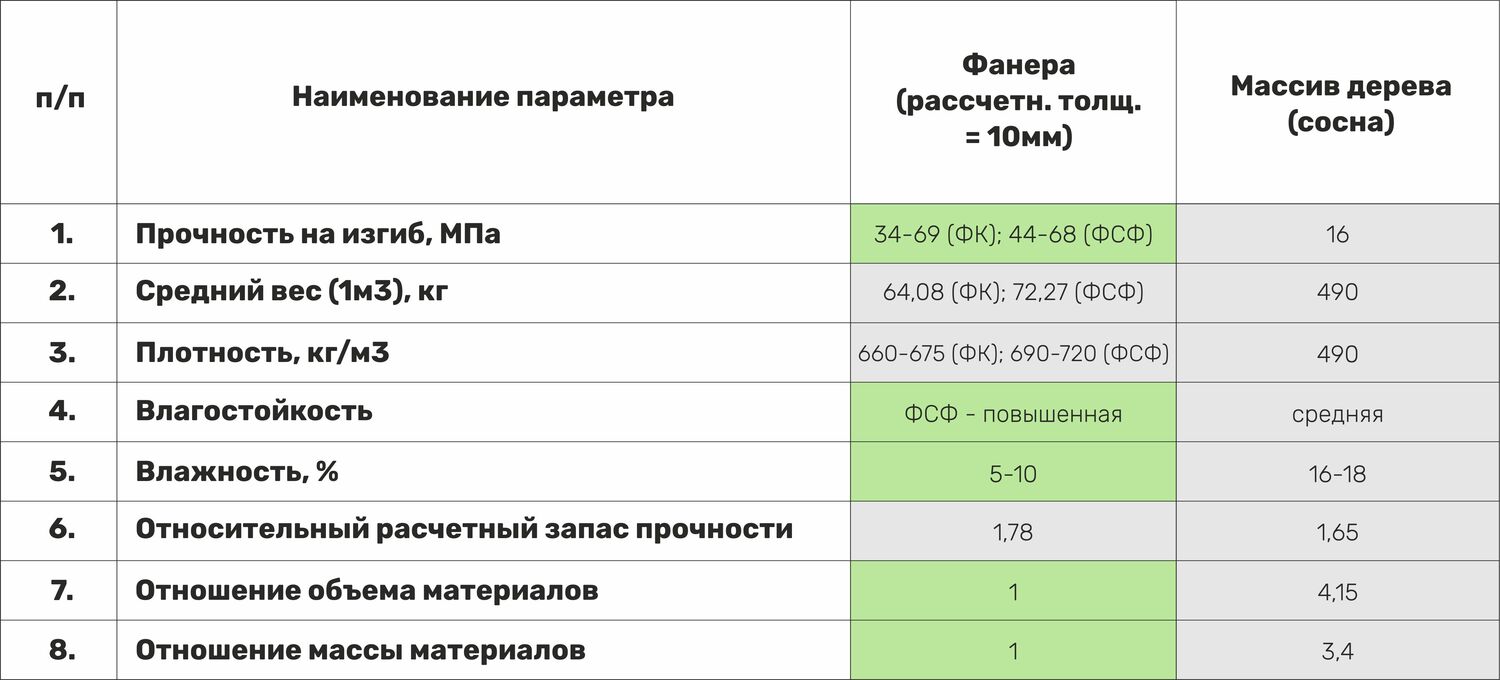

Сравнение характеристик фанеры и древесины.

Сравнение объема и массы при одинаковом запасе прочности

Класс эмиссии Е1 - подходит для внутренних помещений, в том числе детских комнат.

О фанере

Увеличение жесткости при сохранении базового размера конструктивного элемента/сооружения:

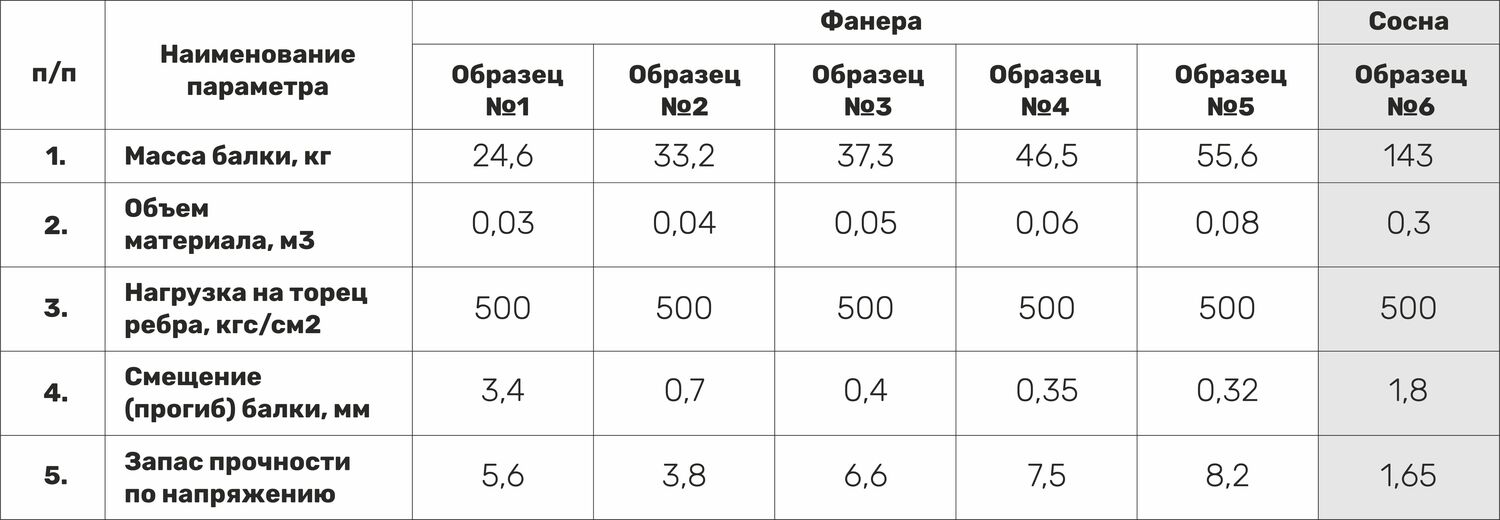

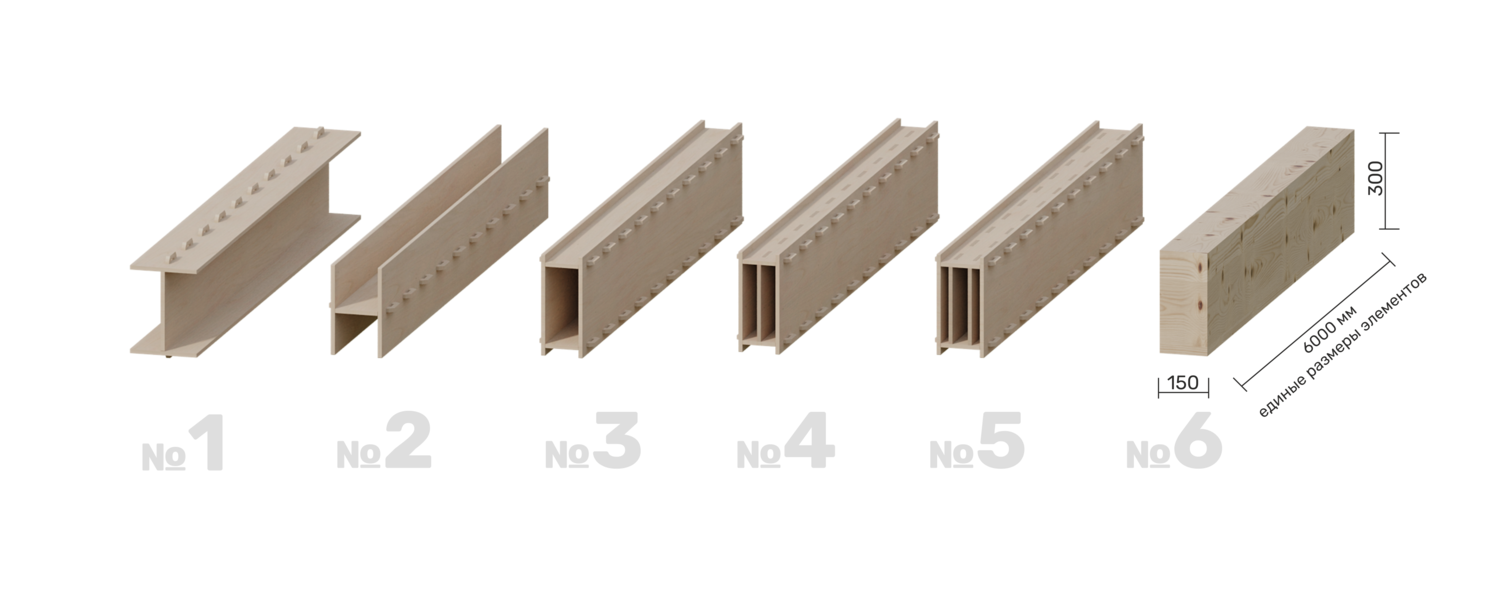

Сравнительная характеристика балок

Класс эмиссии Е1 - подходит для внутренних помещений, в том числе детских комнат.

Вывод

При одногабаритном размере балок из фанеры и сосны, фанера превышает по запасу прочности балки из сосны, имеет меньший прогиб, вес и объем.

Балка из листовых материалов имеет сборно-разборную конструкцию, что значительно упрощает транспортировку балки.
